製品情報　スピードコントローラ

１、コントローラとモータがセットのユニット製品です。
２、モータとコントローラをワンタッチで接続するため別途結線が要りません。
３、速度調整は、ボリュームで簡単に行えます。コントローラには速度制御回路、モータ用コンデンサ、速度設定器などが取り付けられています（90Wまでの機種はコンデン
　　サ内部取り付けです）。
４、ユニットタイプスピードコントローラは、瞬時停止機能はありません。
５、AC電源線は付属致しません。
６、延長線を使うと、モータとコントローラを最大3mまで放して速度制御ができます

1)運転
コントローラとモータのリード線をコネクタで接続し、プラグコードをAC電源に接続します。コントローラの「RUN/STOP」スイッチを「RUN」側にすると、モータ出力軸から見て時計方向にモータ軸が回転するように出荷時に接続されています。

2)速度調整
コントローラの「SPEED VOLUME」で速度の調節を行います。50Hzでは90～1350[rpm]、60Hzでは90～1650[rpm]の範囲で、モータのスピードが調節できます。

3)停止
コントローラの「RUN/STOP」スイッチを「STOP」側にすると、モータは停止します。このスイッチは電源のON-OFFではないため、モータを長時間停止する場合には、別途電源用スイッチを設置してOFFにしてください。

4)回転方向の切り替え
　電源をACとACに接続下さい。
　接続の際には必ず電源をOFFにした後行ってください。

・連続で一方に運転する場合
回転方向が時計回りの場合COMCWの端子を短絡

　
・回転方向が反時計回り場合COMとCCWの端子を短絡

・正/逆回転を運転する場合のように電源用スイッチ(SW1)と正/逆回転の切り替えスイッチ(SW2)を設置し、回転方向を切り替えてください。瞬時正/逆回転はできません。電源用スイッチ(SW1 )を切り、モータを完全に停止した後、スイッチ(SW2 )を切り替えてください。

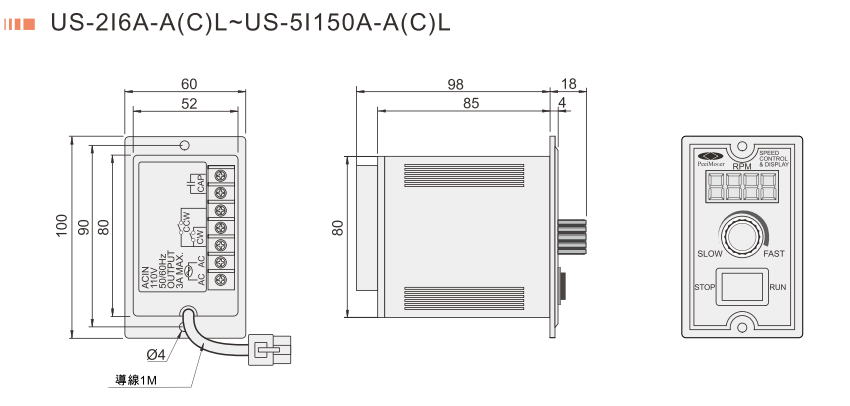

品番 / 型番	US-□I□A-A/C（アナログタイプ）	US-□I□A-A/CL(デジタルタイプ）
電源入力	110V±10％　50/60Hz 　220V±10％　50/60Hｚ	110V±10％　50/60Hz 220V±10％　50/60Hｚ
可変速範囲	50Hz 90～1350rpm 60Hz 90～1650rpm	50Hz 90～1350rpm 60Hz 90～1650rpm
使用温度	-10℃～+40℃	-10℃～+40℃
使用湿度	85%RH以下	85%RH以下
寸法(mm)	111（L)100（W)52（H）	116（L)100（W)52（H
